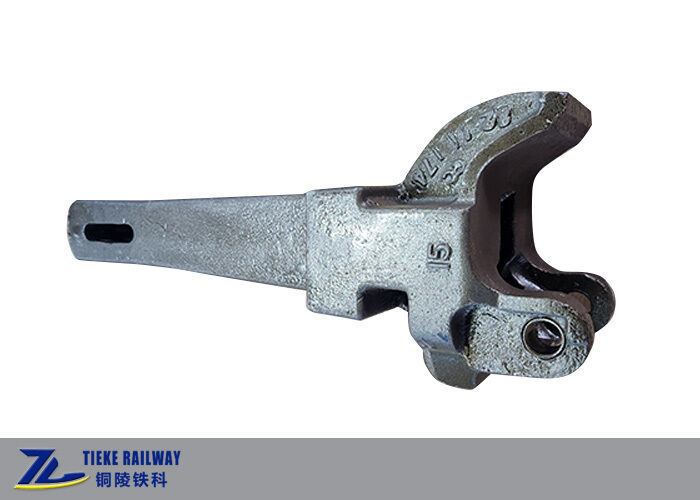

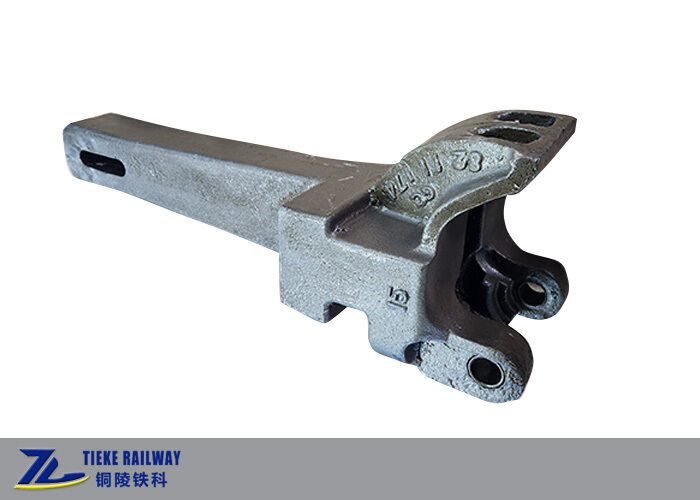

ข้อต่อรถไฟโดยสารอัตโนมัติ หมายเลข 15 เหล็กหล่อ TB T3046 แบบทำงานต่ำ

ข้อต่อรถไฟโดยสารอัตโนมัติ หมายเลข 15 เหล็กหล่อ TB T3046 แบบทำงานต่ำ

ข้อต่อรถไฟโดยสาร หมายเลข 15

ข้อต่ออัตโนมัติแบบทำงานต่ำ

ข้อต่อเหล็กหล่อ TB T3046

สถานที่กำเนิด:

จีน

ชื่อแบรนด์:

Tieke

ได้รับการรับรอง:

TB/T 3046

หมายเลขรุ่น:

ฉบับที่15

ติดต่อเรา
ขอคําอ้างอิง
รายละเอียดสินค้า
ชื่อ:
No.15 รถไฟโดยสารรถยนต์ Coupler อัตโนมัติ
แอปพลิเคชัน:
รถยนต์โดยสารรถไฟความเร็วธรรมดา (22, 25G, 25K, 25T)
ประเภทการแสดง:
การแสดงที่ต่ำกว่า
มาตรฐาน:
วัณโรค/ที 3046
โครงสร้าง:
หัวต่อ, ก้านส่วนกล่องกลวง, หางของข้อต่อ
การกวาดล้างตำแหน่งที่ปิด:
112-122 มม. ระหว่างข้อนิ้วและขากรรไกรข้อต่อ
การกวาดล้างตำแหน่งที่เปิดเต็ม:
220-235 มม
วัสดุ:
เหล็กหล่อ (เกรด C QG-C3 สำหรับรุ่นความแข็งแรงสูง 15X)
โหลดแรงดึงที่ล้มเหลว:
>=2256 กิโลนิวตัน
บัฟเฟอร์ที่ตรงกัน:
บัฟเฟอร์ความจุขนาดใหญ่ชนิด G1
ความเข้ากันได้ของข้อต่อ:
สามารถใช้แทนกันได้กับข้อต่อขนส่งสินค้าหมายเลข 13
ความเร็วสูงสุด:
สูงสุด 160 กม./ชม
เงื่อนไขการชําระเงินและการจัดส่ง
จำนวนสั่งซื้อขั้นต่ำ
ต่อรองได้
ราคา
negotiable
รายละเอียดการบรรจุ
กล่องไม้หรือพาเลท
เวลาการส่งมอบ
1-2เดือน
เงื่อนไขการชำระเงิน
ที/ที,แอล/C
สามารถในการผลิต
5,000 ชุดต่อปี
คําอธิบายสินค้า

ข้อต่ออัตโนมัติสำหรับรถโดยสารรถไฟหมายเลข 15

ข้อต่อหมายเลข 15 เป็นข้อต่ออัตโนมัติแบบดั้งเดิมสำหรับรถโดยสารรถไฟมาตรฐานในประเทศจีน เป็นข้อต่อแบบทำงานด้านล่างที่ใช้กันอย่างแพร่หลายในรถโดยสารความเร็วปกติ เช่น 22, 25G, 25K และ 25T และสามารถต่อเข้ากับข้อต่อหมายเลข 13 ที่ใช้กับหัวรถจักรและรถสินค้าได้

ตัวข้อต่อแบ่งออกเป็นสามส่วนหลัก: หัวข้อต่อ ลำข้อต่อ และท้ายข้อต่อ หัวประกอบด้วยสนับ, ตัวล็อคสนับ, ตัวหมุนสนับ และอุปกรณ์ป้องกันการกระโดดของสลักล็อคด้านล่าง (ทำงานด้านล่าง, ปลดล็อคจากด้านล่างของข้อต่อ) ลำเป็นส่วนกลวงที่รับแรงดึงและแรงกระแทกตามยาว ในขณะที่ท้ายเชื่อมต่อกับแอกข้อต่อ, แผ่นรอง และบัฟเฟอร์

สามตำแหน่งการทำงาน

  • ตำแหน่งปิด: หลังจากการต่อ ข้อต่อล็อคจะลดลงและล็อคสนับสำหรับการดึงตามปกติ ระยะห่างระหว่างสนับกับด้านในของปากข้อต่อคือ 112-122 มม.
  • ตำแหน่งเปิด: การยกสลักล็อคด้านล่างจะยกตัวล็อคสนับขึ้นเพื่อให้สามารถปลดข้อต่อได้
  • ตำแหน่งเปิดเต็มที่: การยกขึ้นอีก ตัวหมุนสนับจะดันสนับให้เปิดเต็มที่สำหรับการต่อ ระยะห่างระหว่างสนับกับด้านในของปากข้อต่อคือ 220-235 มม.

พารามิเตอร์ทางเทคนิคหลัก

การใช้งานรถโดยสารความเร็วปกติ (22, 25G, 25K, 25T)
ประเภทการทำงานทำงานด้านล่าง
มาตรฐานTB/T 3046
วัสดุเหล็กหล่อ (เกรด C QG-C3 สำหรับ 15X)
แรงดึงขณะล้มเหลว≥2256 kN
ระยะห่างตำแหน่งปิด112-122 มม.
ระยะห่างตำแหน่งเปิดเต็มที่220-235 มม.
บัฟเฟอร์ที่เข้ากันได้บัฟเฟอร์ความจุสูงรุ่น G1
ความเข้ากันได้ของการต่อสามารถใช้แทนที่ข้อต่อหมายเลข 13 ได้
ความเร็วสูงสุดสูงสุด 160 กม./ชม.

รุ่นที่มีจำหน่าย: ข้อต่อระยะห่างเล็ก 15A (ลดระยะห่างของรูสลักท้ายข้อต่อเพื่อลดแรงกระแทกตามยาว ใช้กันอย่างแพร่หลายใน 25K/25T), ข้อต่อความแข็งแรงสูง 15X (เหล็กหล่อเกรด C, แรงล้มเหลว ≥2256 kN, สำหรับรถโดยสารความเร็วสูงเกือบเท่า และหัวรถจักรโดยสารบางรุ่น) และรุ่น 15C / 15T ความแข็งแรงสูงอื่นๆ

ไม่สามารถใช้กับ: รถไฟ EMU ความเร็วสูง ซึ่งใช้ข้อต่อแบบล็อคแน่นแทนข้อต่อหมายเลข 15

ทำไมต้องเลือก Tieke Railway

Tieke Railway ผลิตและส่งออกรถรางและชิ้นส่วนรถรางโดยตรง ด้วยประสบการณ์กว่า 10 ปี เราสามารถจัดหาข้อต่อ, เกียร์ดึง, แอก และชุดบัฟเฟอร์ข้อต่อที่สมบูรณ์สำหรับมาตรฐานต่างๆ ส่งแบบหรือข้อกำหนดทางเทคนิคของคุณมาให้เราเพื่อรับใบเสนอราคาที่ถูกต้อง
