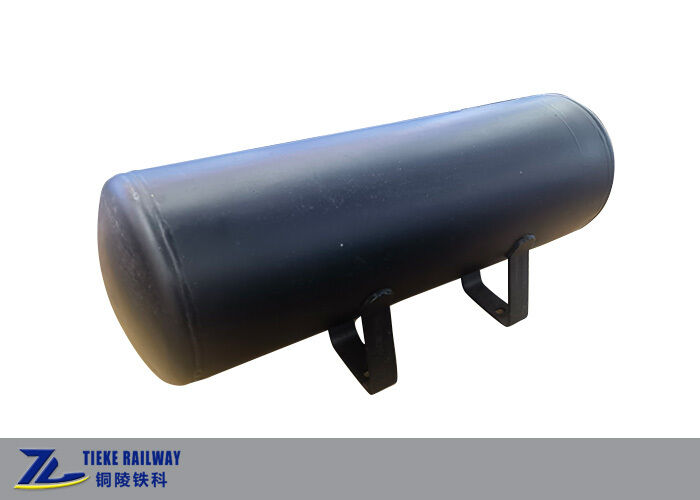

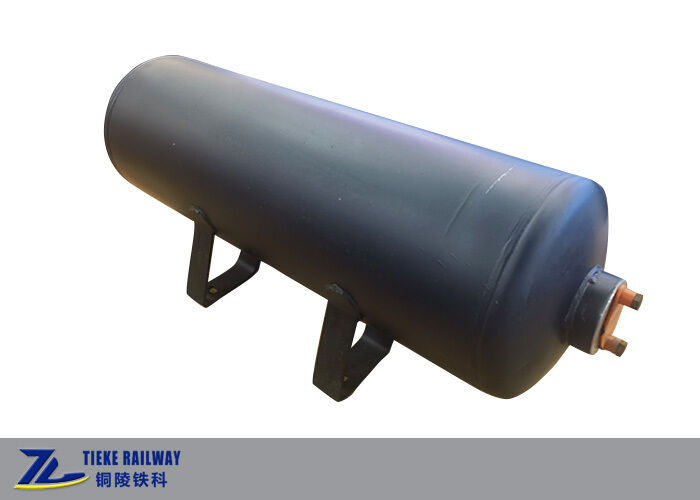

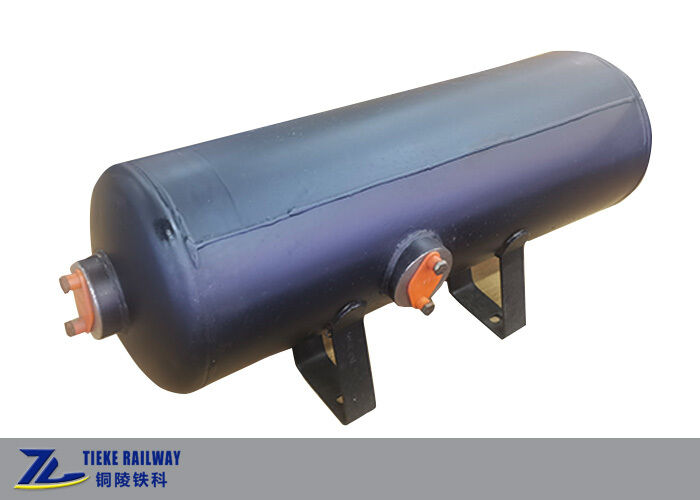

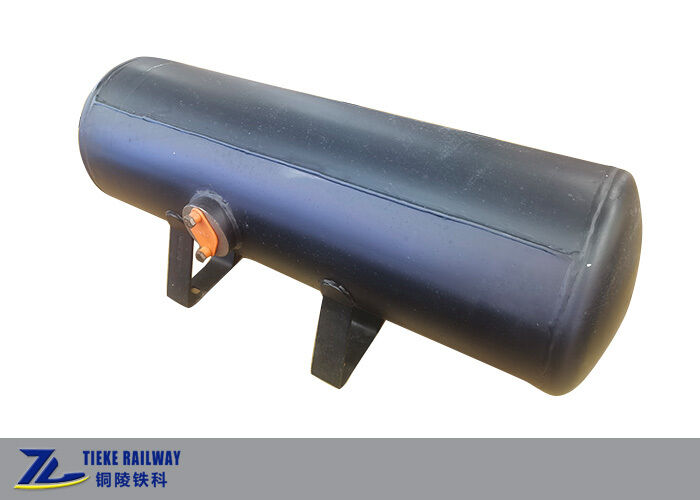

ถังลมสองห้อง 11*50 ระบบเบรกอากาศรถไฟแบบผสม ถังลมคู่

ถังลมสองห้อง 11*50 ระบบเบรกอากาศรถไฟแบบผสม ถังลมคู่

ถังลมสองห้อง 11x50

ถังลมเบรกคู่รถไฟ

ถังเบรกอากาศแบบผสม

สถานที่กำเนิด:

จีน

ชื่อแบรนด์:

OEM Customized

ได้รับการรับรอง:

TB/T Standard, GB150 (EN 286 optional)

หมายเลขรุ่น:

11*50

ติดต่อเรา
ขอคําอ้างอิง
รายละเอียดสินค้า
แบบอย่าง:
11*50
ปริมาณห้องขนาดใหญ่:
50L (อ่างเก็บน้ำเสริม)
ปริมาณห้องขนาดเล็ก:
11 ลิตร (อ่างเก็บน้ำปฏิบัติการ)
ความยาวโดยรวม:
963 มม
เส้นผ่านศูนย์กลางภายนอกของกระบอกสูบ:
303 มม
ความสูงตรงกลาง:
200 +/- 1 มม. (กระบอกถึงพื้นผิวติดตั้ง)
ความดันการทํางานแบบออกแบบ:
0.6 เมกะปาสคาล (600 ปาสคาล)
ความดันทดสอบอุทกสถิต:
1.2 เมกะปาสคาล
แรงดันทดสอบความหนาแน่นของอากาศ:
0.7 MPa
วัสดุ:
ภาชนะรับความดันเหล็ก Q245R / Q345R
โครงสร้าง:
กระบอกเหล็กเชื่อมพร้อมแผ่นแยกภายใน มีขาแขวนเสริม
แอปพลิเคชัน:
เกวียนขนส่งสินค้าทางรถไฟ, เกวียนถัง, ระบบเบรกอากาศเกวียนถัง
ประเภทเกวียนที่ใช้งานได้:
K3, K13 เกวียนกระโดด; GQ70, GN70 รถถังเกวียน
มาตรฐานการตรวจสอบ:
มาตรฐานรถไฟ TB/T, GB150; EN 286 ไม่จำเป็น
การรักษาพื้นผิว:
พ่นทราย + สีป้องกันการกัดกร่อนของรางรถไฟ
เครื่องประดับ:
ปลั๊กท่อระบายน้ำ, ที่แขวนยก (อุปกรณ์เสริม)
เงื่อนไขการชําระเงินและการจัดส่ง
จำนวนสั่งซื้อขั้นต่ำ
10 ชิ้น
ราคา
USD 100-600 / Piece
รายละเอียดการบรรจุ
กล่องกระดาษพร้อมบล็อกกำหนดตำแหน่งโฟมสีขาวแบบกำหนดเองภายใน
เวลาการส่งมอบ
15-30 วันสำหรับการผลิต 3-7 วันสำหรับสต็อก
เงื่อนไขการชำระเงิน
T/T,L/C,เวสเทิร์นยูเนี่ยน
สามารถในการผลิต
500 ชิ้นต่อเดือน
คําอธิบายสินค้า

ถังลมสองห้อง 11*50 ถังลมเบรกอากาศรถไฟแบบรวม

บทนำโดยย่อ

ถังลมสองห้องนี้(หรือที่เรียกว่าถังรวม, ถังลมคู่) เป็นถังแรงดันแบบบูรณาการที่ออกแบบมาเป็นพิเศษสำหรับระบบเบรกอากาศของรถบรรทุกสินค้าทางรถไฟ โดยรวมถังสำรองและถังทำงานไว้ในเปลือกเดียว แยกด้วยแผ่นกั้นภายในที่แข็งแรง เพื่อให้มั่นใจว่ามีห้องอากาศสองห้องที่เป็นอิสระต่อกันโดยสมบูรณ์โดยไม่มีการสื่อสารระหว่างก๊าซด้วยการรวมถังสองใบเข้าเป็นชุดเดียว ถังเบรกอากาศรถไฟนี้ช่วยประหยัดพื้นที่ติดตั้งใต้ท้องรถได้อย่างมีประสิทธิภาพ ลดปริมาณท่อเชื่อมต่อ ตัวยึด และตัวยึด และลดน้ำหนักรวมของรถไฟ มีการใช้งานอย่างแพร่หลายในรถบรรทุกสินค้าแบบฮอปเปอร์และรถบรรทุกแบบแทงค์ เช่น รถฮอปเปอร์ซีรีส์ K3, K13, รถแทงค์ซีรีส์ GQ70 / GN70

ผลิตจากแผ่นเหล็กเกรดถังแรงดันพร้อมหัวถังเชื่อม การเชื่อมทั้งหมดผ่านการทดสอบแบบไม่ทำลาย แต่ละหน่วยจะได้รับการทดสอบแรงดันไฮโดรสแตติกและการทดสอบความแน่นของอากาศก่อนส่งมอบ โดยเป็นไปตามข้อกำหนดของถังแรงดันรถไฟ มีตัวยึดแขวนเสริมสำหรับการติดตั้งโดยตรงบนใต้ท้องรถ สามารถจัดหาการทาสีแบบกำหนดเองและการเคลือบป้องกันการกัดกร่อนสำหรับการขนส่งทางทะเลและการใช้งานกลางแจ้งระยะยาว

คุณสมบัติหลัก

ห้องอากาศสองห้องที่แยกจากกัน: ถังสำรอง 50 ลิตร + ถังทำงาน 11 ลิตร

  • โครงสร้างแบบรวม, การจัดวางที่กะทัดรัดสำหรับใต้ท้องรถ
  • NDT เต็มรูปแบบสำหรับรอยเชื่อม, การตรวจสอบแรงดันไฮโดรสแตติกและความแน่นของอากาศที่เข้มงวด
  • แรงดันใช้งาน 0.6 MPa, เหมาะสำหรับระบบเบรกอากาศรถบรรทุกสินค้าทางรถไฟมาตรฐาน
  • ตัวยึดแขวน, จุกระบายน้ำ และการจัดเรียงพอร์ตแบบกำหนดเอง (อุปกรณ์เสริม)
  • เป็นไปตามมาตรฐานรถไฟ TB/T; มี EN 286 ให้เลือกตามคำขอ
  • การเคลือบป้องกันการกัดกร่อนสำหรับงานหนักสำหรับสภาพแวดล้อมการทำงานที่รุนแรง
  • เอกสารข้อมูลทางเทคนิค

รายการ

ข้อมูลจำเพาะชื่อผลิตภัณฑ์
ถังลมสองห้อง (ถังรวม)รุ่น
11*50ปริมาตรห้อง
ห้องใหญ่: 50 ลิตร (ถังสำรอง); ห้องเล็ก: 11 ลิตร (ถังทำงาน)ความยาวโดยรวม
963 มม.เส้นผ่านศูนย์กลางภายนอกของกระบอกสูบ
303 มม.ความสูงศูนย์กลาง (กระบอกสูบถึงพื้นผิวติดตั้ง)
200 +/- 1 มม.แรงดันใช้งานที่ออกแบบ
0.6 MPa (600 kPa)แรงดันทดสอบไฮโดรสแตติก
1.2 MPaแรงดันทดสอบความแน่นของอากาศ
0.7 MPaวัสดุ
เหล็กถังแรงดัน Q245R / Q345Rโครงสร้าง
กระบอกสูบเหล็กเชื่อมพร้อมแผ่นกั้นภายใน, ตัวยึดแขวนเสริมการใช้งาน
ระบบเบรกอากาศรถบรรทุกสินค้าทางรถไฟ, รถฮอปเปอร์, รถแทงค์ประเภทรถที่ใช้ได้
รถฮอปเปอร์ K3, K13; รถแทงค์ GQ70, GN70มาตรฐานการตรวจสอบ
มาตรฐานรถไฟ TB/T, GB150; EN 286 (อุปกรณ์เสริม)การบำบัดพื้นผิว
พ่นทราย + สีป้องกันการกัดกร่อนสำหรับรถไฟอุปกรณ์เสริม
จุกระบายน้ำ, หูหิ้ว (อุปกรณ์เสริม)สำหรับการสั่งซื้อจำนวนมาก พารามิเตอร์ที่กำหนดเอง หรือความร่วมมือ OEM โปรดติดต่อทีมขายของเราเพื่อขอใบเสนอราคา
