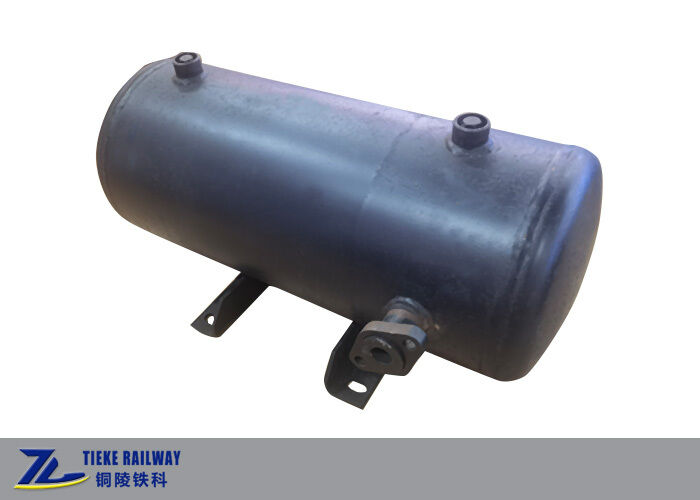

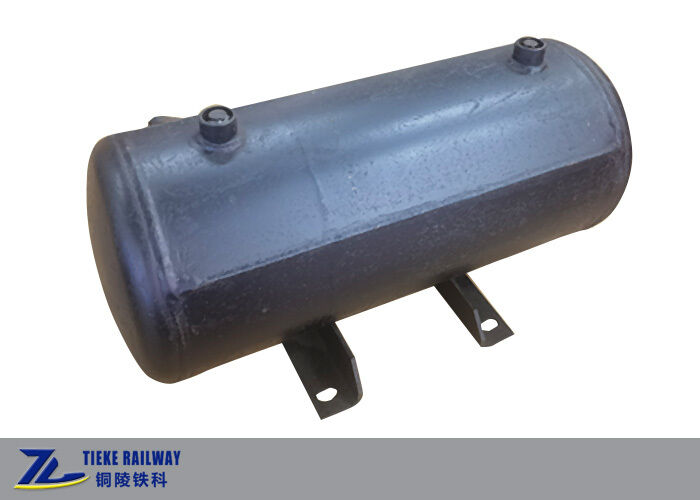

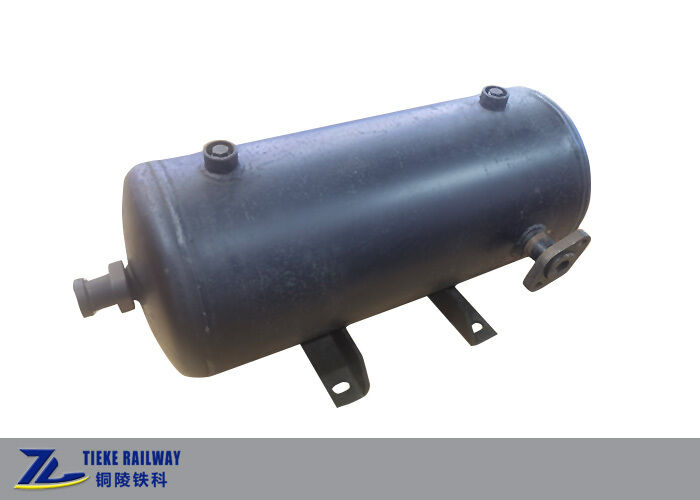

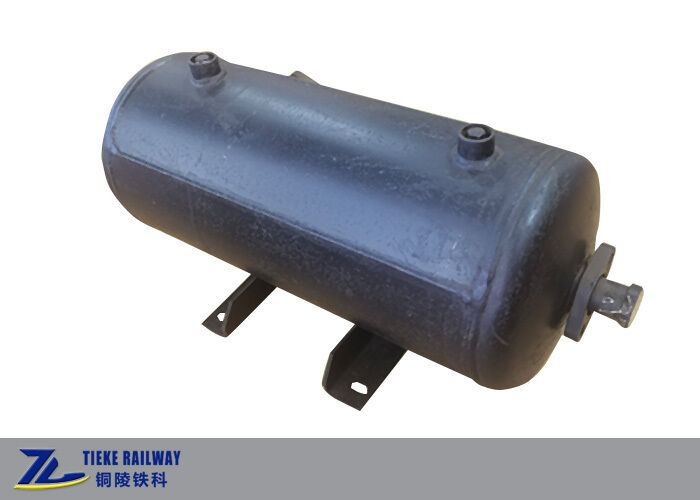

ถังลมรางรถไฟแบบสองช่องเชื่อม 11*17 สำหรับระบบเบรกของรถบรรทุกสินค้า

ถังลมรางรถไฟแบบสองช่องเชื่อม 11*17 สำหรับระบบเบรกของรถบรรทุกสินค้า

ถังลมรางรถไฟแบบเชื่อม

ถังลมเบรกแบบสองช่อง

ถังระบบเบรกของรถบรรทุกสินค้า

สถานที่กำเนิด:

จีน

ชื่อแบรนด์:

OEM Customized

ได้รับการรับรอง:

TB/T 1900, International Railway Pressure Vessel Spec

หมายเลขรุ่น:

11*17

ติดต่อเรา
ขอคําอ้างอิง
รายละเอียดสินค้า
แบบอย่าง:
11 * 17 อ่างเก็บน้ำทางอากาศแบบเชื่อมสองช่อง
ปริมาณที่ได้รับคะแนน:
ห้องทำงาน 11 ลิตร, ห้องลดแรงดัน 17 ลิตร (ค่าเผื่อ +/- 1%)
จัดอันดับแรงดันใช้งาน:
600 kPa
แรงดันทดสอบไฮดรอลิก:
900 ปาสคาล
มิติโดยรวม:
ยาว 715 มม. x เส้นผ่านศูนย์กลางภายนอก 219 มม
ระยะกึ่งกลางของรูยก:
580 มม
วัสดุหลัก:
เหล็กคาร์บอน Q245R / สแตนเลส (อุปกรณ์เสริม)
น้ำหนักสุทธิ:
42 กก. (เหล็กกล้าคาร์บอน) / 36 กก. (สแตนเลส)
มาตรฐานการดำเนินการ:
มาตรฐานอุตสาหกรรมรถไฟ TB/T 1900 และข้อกำหนดเฉพาะของภาชนะรับความดันรถไฟระหว่างประเทศ
เงื่อนไขการชําระเงินและการจัดส่ง
จำนวนสั่งซื้อขั้นต่ำ
10 ชิ้น
ราคา
USD 100-600 / Piece
รายละเอียดการบรรจุ
กล่องกระดาษพร้อมบล็อกกำหนดตำแหน่งโฟมสีขาวแบบกำหนดเองภายใน
เวลาการส่งมอบ
15-30 วันสำหรับการผลิต 3-7 วันสำหรับสต็อก
เงื่อนไขการชำระเงิน
T/T,L/C,เวสเทิร์นยูเนี่ยน
สามารถในการผลิต
500 ชิ้นต่อเดือน
คําอธิบายสินค้า

ถังอากาศทางรถไฟฟ้าที่เชื่อมสองช่อง 11*17

ภาพรวมสินค้า

ถังอากาศสองส่วนนี้เป็นภาชนะเก็บอากาศ welded หนักงานที่ออกแบบเป็นพิเศษสําหรับระบบเบรคอากาศรถไฟฟ้าสินค้าในฐานะส่วนประกอบหลักของอุปกรณ์เบรกลมทางรถไฟ, มันใช้โครงสร้างเก็บอากาศแบบผสมผสานที่มีแผ่นแยกภายใน แบ่งถังออกเป็นสองห้องปิดอิสระที่มีปริมาตรนามิตรของ 11L และ 17L ตามลําดับเครื่องปรับปรุงสําหรับบานเบรครถไฟชนิด 120, ถังอากาศรถไฟฟ้านี้ให้การสนับสนุนความดันอากาศที่มั่นคงและน่าเชื่อถือ สําหรับการใช้งานเบรกรถไฟ, การรักษาความดันและฟังก์ชันการปล่อยช้าใช้ได้ทั่วไปกับรถบรรทุกสินค้ารถไฟฟ้ามาตรฐานทั่วโลก.

ข้อดีหลักของโครงสร้างและการออกแบบ

  • การสร้างแบบผสมผสานใช้กระบวนการผสมผสานแบบเต็มแบบโดยไม่มีรอยต่อกับร่างกระบอกอินทิกรัลและการปิดหัวแบบทรงเอลลิปซ์ถังอากาศผสมผสานนี้มีความแข็งแกร่งทางโครงสร้างสูงกว่า, ความเสี่ยงการรั่วไหลของอากาศศูนย์, ความต้านทานการสั่นแรงที่แข็งแกร่งขึ้น และปรับตัวต่อสภาพการทํางานระยะยาวของสั่นสะเทือนความถี่สูงในการดําเนินการทางรถไฟ
  • การออกแบบห้องพักอิสระสองชั้น:ถังอากาศสองส่วนแบ่งออกเป็นห้องอากาศทํางาน 11L และห้องอากาศลดความดัน 17L ห้องทั้งสองทํางานอย่างเป็นกันเองโดยไม่ต้องขัดแย้งกันการกํากับแบบปนูเมติกที่แม่นยํา, ปรับปรุงความรู้สึกของรถยนต์อย่างมีประสิทธิภาพ และรับประกันความแข็งแรงของรถยนต์ และการทํางานของรถยนต์
  • วัสดุของภาชนะความดันสูง:ผลิตจากสแตนเลส Q245R ที่มีคุณภาพสูง หรือวัสดุสแตนเลสที่กําหนดเองความทนทานต่อการกัดกร่อนและความสามารถปรับตัวต่ออุณหภูมิต่ํา, ตอบสนองความต้องการการบริการที่เข้มข้นของสภาพแวดล้อมการทํางานทางรถไฟที่ซับซ้อน
  • อินเตอร์เฟซและการติดตั้งมาตรฐาน:อุปกรณ์พร้อมกับอินเตอร์เฟซเส้นลมแบบมาตรฐาน และพับระบายน้ําด้านล่างสําหรับแต่ละห้อง ทําให้สะดวกต่อสายท่อ การระบายน้ําและการบํารุงรักษาประจําวันการออกแบบที่บูรณาการที่นั่งยกทําความเข้าใจการติดตั้งกรอบด้านล่างที่รวดเร็วและมั่นคงสอดคล้องกับมาตรฐานการติดตั้งรถไฟฟ้าทั่วไป

รายละเอียดเทคนิค

รายการรายละเอียด
รุ่น11*17 ถังอากาศทางรถไฟฟ้าที่ปั่นด้วยช่องสอง
ปริมาตรการห้องทํางาน 11L ห้องลดความดัน 17L (ความอดทน +/- 1%)
ความดันการทํางาน600 kPa
ความดันการทดสอบแบบไฮดรอลิก900 kPa
มิติรวม715 mm (ความยาว) x 219 mm (กว้างภายนอก)
ระยะทางกลางของหลุมยก580 มม.
สื่อหลักQ245R สแตนเลสคาร์บอน / สแตนเลส (ไม่จํากัด)
น้ําหนักสะสม42 กิโลกรัม (เหล็กคาร์บอน) / 36 กิโลกรัม (เหล็กไร้ขัด)
มาตรฐานการปฏิบัติสอดคล้องกับมาตรฐาน TB/T 1900 ของอุตสาหกรรมรถไฟฟ้า และนิติบุคคลระบายความดันรถไฟฟ้านานาชาติ

ผลงานของสินค้าและการประกันคุณภาพ

ผลิตภัณฑ์ถังอากาศรถไฟฟ้าทั้งหมดของเราผ่านการทดสอบโรงงานที่เข้มงวด รวมถึงการทดสอบความแข็งแรงความดันไฮดรอลิก 100% การทดสอบความแน่นของอากาศ การทดสอบความไม่ทําลายล้างของสลัด (MT / RT) และการปรับขนาดโครงสร้างผสมผสานกําจัดอันตรายที่ซ่อนอยู่ของการรั่วไหลของอากาศและความล้มเหลวโครงสร้าง, รับประกันการใช้งานที่มั่นคงในระยะยาวในกรณีรถไฟฟ้าแรงสูง แต่ละสินค้าถูกระบุด้วยป้ายชื่ออย่างเป็นทางการที่มีใบรับรองการผลิตครบครันรายงานการทดสอบและเอกสารคุณภาพเพื่อสนับสนุนการตรวจสอบและการยอมรับโครงการทั่วไป.

พื้นที่ใช้งาน

ถังอากาศปั่นแบบสองส่วนนี้เหมาะสําหรับรถคันขนของรถไฟฟ้าหลายสาย รวมถึงรถคันขนข้าวโพด, รถคันเปิด, รถกระบะและรถไฟฟ้ามาตรฐานอื่น ๆมันเป็นส่วนหลักที่ตรงกันของระบบเบรกอากาศชนิด 120, ที่ใช้อย่างแพร่หลายในประเทศและระหว่างประเทศ การปรับปรุงทางรถไฟฟ้าและโครงการก่อสร้างใหม่, ชื่นชอบโดยผู้จําหน่ายอุปกรณ์ทางรถไฟฟ้าและผู้รับเหมาวิศวกรรมโลก.

บริการปรับแต่ง

เราสนับสนุนการปรับแต่งส่วนบุคคลของถังอากาศรถไฟฟ้า รวมถึงการแปลงเส้นใยมาตรฐาน (NPT / G thread) การปรับขนาด การรักษาผิวแอนติ-การกัดกร่อนการปรับปรุงวัสดุและการตราสัญลักษณ์เฉพาะ- ให้บริการคําตอบแบบเดียว สําหรับการจัดซื้ออะไหล่รถไฟฟ้าทั่วโลก และความต้องการในการสนับสนุนโครงการ

สําหรับการสั่งซื้อจํานวนมาก, ปริมาตรการที่กําหนดเองหรือการร่วมมือ OEM, กรุณาติดต่อทีมงานขายของเราเพื่ออ้างอิง.
